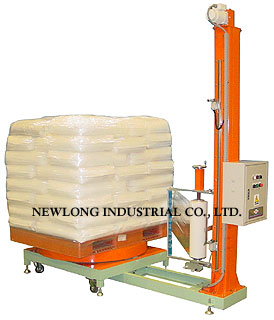

WRAPPING MACHINE NLAP-1


概　要
この機械はパレット積みされた製品をフィルムで自動的にラッピングする機械です。
 回転テーブル上にパレットを載せ、フィルムラップを製品の隙間にはさみ込み、起動プッシュボタンスイッチを押す とテーブル回転、フィルムラップが上昇し螺旋状に巻上がり、上限検出にて下降して巻下がり、下限検出後テーブル定位置にて停 止する動作を1サイクルとします。起動後上昇開始までの時間はタイマーで調整出来ます。（1～20秒）また、上昇上限到達後 下降開始までの時間もタイマー調整可能です。
(1～20秒)サイクルの繰り返しは、回数セレクタスイッチにて回数を選択できます。

NLAP1


標 準仕様
フィ ルム厚 20ミクロン
フィルム幅
 500mm
フィルム長
 300m/1 巻
包装物寸法 -  高さ
Max.1600mm（パ レットを含む）
包装物寸法 - 対 角線長
 Max.2125mm
包装物重量
 Max.2000kg
テーブル寸法
 φ1200mm
テーブル回転 速度 インバータに て調整可能
フィルム昇降 速度 インバータに て調整可能
運転操作方法 1サイクル自 動運転
昇降回数 1回又は2回 切り替え付
運転時機械最 大高さ
 2800mm
機械重量
 400kg
電気容量 3 相，200V，1KVA

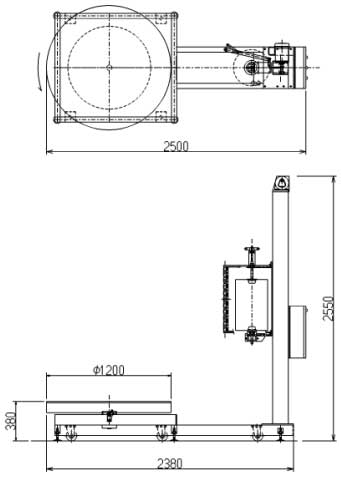

OUTWARD DIMENSIONS
NLAP1 Gaikeizu
